農業用小型ホイールローダー用ブームリフトシリンダー

コンパクトローダーブームリフトシリンダーのエンジニアリング仕様マトリックス

以下の工学的パラメータは、農業用小型ホイールローダーに搭載される複動式溶接ブームリフトシリンダーに必要な構造、冶金、シール、および試験の基準を定めたものです。

コンパクトローダーのブーム運動学と油圧力学

農業用小型ホイールローダーは、狭い畜舎の通路、家畜小屋、畑の貯蔵場などでの作業を想定して設計された、汎用性の高い作業機械です。均一な砂や砂利を扱う土木用ローダーとは異なり、農業用ローダーは、軽くて乾燥した藁から、1,400 kg/m³を超える高密度に圧縮された家畜糞尿、湿ったトウモロコシサイレージ、重い野石まで、非常に多様な材料を日常的に扱います。

ローダーブームの主な持ち上げ動作は、一対の複動式 油圧リフトシリンダー トラクターのメインフレームシャーシと下部リフトアーム構造の間にピンで取り付けられたこれらのシリンダーは、積載されたバケットまたはパレットフォークアタッチメントを地面から3.2メートルを超える高所ダンプクリアランス高さまで持ち上げるために必要な直線伸張力を提供します。

掘削力サイクルと最大圧力発生

最も要求の厳しい作業段階は、バケットの掘削時です。オペレーターがバケットの刃先を固く締まった堆肥の山や硬い土壌に突き刺すと、車両の前進運動と、バケットの傾斜およびブームの昇降操作が同時に行われます。

バケットが動かない物に当たって後退すると、リフトシリンダーのキャップエンドチャンバー内に閉じ込められた作動油に激しい圧力スパイク（P）が発生します。_スパイク メイン回路の安全弁が開く前に、圧力が 35.0 MPa を超えます。この高圧により、シリンダーバレル壁全体に大きな周方向の応力が発生し、動的な衝撃がマウントピンの接合部に伝わります。

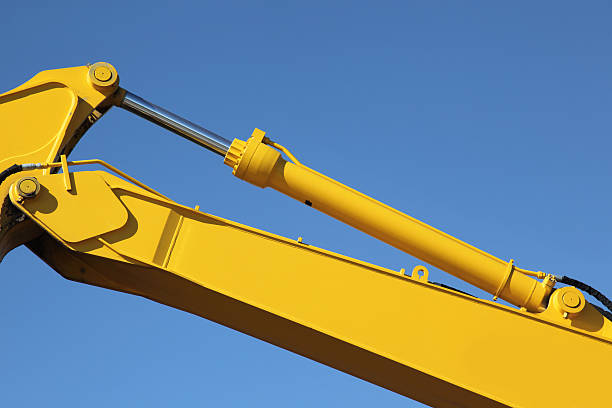

フロントローダー産業機械の油圧シリンダー

複動ピストンの力方程式

コンパクトローダーのブームリフトシリンダーは、ブームの上昇時とツールの下降時（ポストホールディガーを押したり、納屋の床を削ったりするなど）の両方で正の油圧力を発生させるために、複動ピストン構成を採用しています。伸長時に発生する力（F_押す）および収縮（F_引く）は、有効チャンバー面積によって定義されます。

Pは_ハイド はシステム作動リリーフ圧力（通常21.0～28.0 MPa）を表し、D_穴 は内筒径（コンパクトローダーの場合は80mm～120mm）であり、d_ロッド はソリッドピストンロッドの外径（45mm～70mm）です。

根本原因故障解析：シリンダーバレル縦方向疲労亀裂

農業用ローダーの操作では、リフトシリンダーは高負荷下で連続的な圧力サイクルを受けます。現場でのサービス検査では、 シリンダーバレル長手方向疲労亀裂（チューブ割れ） これは、サイズ不足または低品質の昇降アクチュエータにおける重大な構造的故障モードである。

薄肉炭素鋼管（ST52やAISI 1045など）で製造された標準的なユーティリティシリンダーは、繰り返し発生する圧力スパイクや非対称な側方荷重にさらされると、早期に破損することが多い。

周方向のフープ応力と微小亀裂発生のメカニズム

バケット掘削中に内部油圧が急激に上昇すると、シリンダーバレルは円筒形の圧力容器として機能します。内部圧力によって周方向の引張応力（フープ応力（σ））が発生します。_フープ）、これは管壁の長手方向軸に沿って作用する。

Dは_内部 は内筒径で、tは_壁 は管壁の厚さです。管壁の厚さが t の場合_壁 不十分な場合、内部圧力の急上昇により、ピーク周方向応力が鋼材の疲労限界を超えてしまう。

内側ホーニング仕上げのボア表面に微細な介在物、継ぎ目重なり欠陥、または表面傷が存在する場合、これらの微細な欠陥は応力集中ノッチとして作用します。繰り返し荷重がかかると、高い引張周方向応力によってこれらのノッチの根元に微細な亀裂が発生します。数千回の掘削サイクルを経て、これらの疲労亀裂は壁厚を伝って半径方向に外側へ伝播し、最終的にシリンダーバレルが長手方向に割れ、油圧動力の壊滅的な損失につながります。

非対称バケット荷重と側面曲げ応力

農作業において、ローダーのバケットに均等に荷重がかかることは稀です。作業員がバケットの左隅だけを使って固く締まった堆肥の山を掘り起こすと、非対称な抵抗によってローダーのブームアームのリンク機構にねじりモーメントが発生します。

このねじり力は、深刻な横方向の曲げ応力（σ）を発生させる。_曲げ延長リフトシリンダーピストンロッドとバレルアセンブリ全体にわたって、_合計 = σ_フープ + σ_曲げ亀裂の伝播を加速させ、バレルの早期破損を引き起こす。

推奨構成：厚肉構造設計および超音波探傷検査

農業用小型ローダーのシリンダーバレルにおける疲労亀裂を解消し、長期的な運転安全性を確保するには、「厚肉バレル設計」と「100%体積超音波探傷検査（UT）」を中心とした工学的ソリューションが必要です。

1. ラメ厚肉バレル形状

弾性管の膨張を防ぎ、激しい圧力スパイク時の内周応力を低減するために、円筒形容器は厚肉圧力容器として設計されています。ラメの厚肉方程式によれば、外径と内径の比 (K = D) が一定値を超えると、円筒は厚肉と分類されます。_外 / D_内部）1.20を超える。

コンパクトローダーのブームリフトシリンダーの場合、壁比は1.30～1.40に指定されます。周方向応力（σ）の半径方向分布_フープ厚肉管における）は次のように定義される。

壁厚比を大きくすることで、内径の最大周方向応力を35%以上低減し、使用応力が合金鋼基材の無限疲労寿命範囲内に十分に収まるようにします。

2. 100% 体積超音波探傷試験プロトコル（UT）

シームレス合金鋼管に疲労亀裂を引き起こす可能性のある表面下欠陥が一切含まれていないことを保証するため、すべての未加工押出管は100%体積超音波探傷試験（ISO 17640 / EN 12680レベルB規格に基づくUT）を受けます。

• ▸
  高周波超音波音波スキャン： 圧電トランスデューサーは、高周波音波を42CrMo管壁全体に伝達します。内部の空隙、スラグの混入、または縦方向の継ぎ目の重なりは音波エネルギーをセンサーに反射し、欠陥のある管を自動的に検出して廃棄します。
• ▸
  100% 完全溶け込み溶接継手検査： ベースキャップとポートブロックを厚肉バレルに接合するロボットによる完全溶け込み溶接は、角度ビーム超音波検査を受け、ルート気孔がゼロの100%溶接融合が検証される。
• ▸
  1.5倍の静水圧過圧耐性試験： 完成したすべてのシリンダーアセンブリは、構造的完全性を確認するため、定格使用圧力（最大42.0MPa）の150%で最低10分間の保持時間で耐圧試験を受けます。

堅牢な仕様を指定する 溶接油圧リフトシリンダーアセンブリ 厚肉バレルと100%超音波探傷検査技術を採用することで、チューブの亀裂リスクを排除し、過酷な農業用途における機械の稼働時間を延長します。

構造冶金：42CrMo鋼とニッケル表面摩擦学

小型ローダーのブームリフトシリンダーは、激しい衝撃荷重を吸収するために高い構造降伏強度を必要とします。標準的な炭素構造鋼（AISI 1045やST52-3など）の降伏強度は約350～450MPaであるため、継続的な圧力サージにさらされると疲労破壊を起こしやすくなります。

農業用ブームリフトのシリンダーは、継ぎ目のない厚肉バレルチューブとソリッドピストンロッドの両方に「42CrMo高強度合金鋼」（GB/T 3077に準拠、AISI 4140 / 42CrMo4に相当）を使用しています。

焼入れおよび焼き戻し熱処理の速度論

未加工の42CrMoシームレスチューブは、完全な焼入れ焼戻し（Q&T）処理を受けます。材料は850℃～880℃に加熱されて完全なオーステナイト化が行われ、ポリマー焼入れによってマルテンサイト組織が得られ、560℃～620℃で焼戻しされて焼戻しマルテンサイトが生成されます。

この熱処理により、コアの降伏強度（σ）が上昇する。_0.2）から 850 MPa を超える極限引張強度（σ_b降伏強度は1000MPaを超え、シャルピーVノッチ衝撃靭性は-20℃で45J以上です。高い降伏強度により、動的衝撃荷重下でのバレル永久膨張やロッドの曲がりを防ぎます。

無電解ニッケルめっき（ENP）／二重表面保護

農業環境では、油圧アクチュエータは家畜の糞尿、サイレージの浸出液、液体肥料などに含まれる腐食性の高い有機酸にさらされます。標準的なクロムメッキでは微細な亀裂が生じ、そこから酸性の水分が鋼材の基材に到達し、皮膜下腐食を引き起こす可能性があります。

有機酸による腐食に対抗するため、固体42CrMoピストンロッドには「無電解ニッケルめっき（ENP）」または「二層ニッケルクロムコーティング処理」（15μmの高リンニッケル下地層＋20μmの硬質クロム外層）が施されます。

• ▸
  非晶質ニッケル下地層（無孔質）： 自己触媒的な無電解ニッケル析出物は、鋼棒上に非晶質で非多孔質のニッケルリン合金バリアを形成し、基材を酸性の糞尿スラリーから保護する。
• ▸
  誘導焼入れされた外殻（硬度58～62HRC）： 中周波誘導焼入れにより、メッキの下に2.5mmから4.0mmの深さの硬化層が形成され、石の破片がロッドに衝突した際の表面のへこみを防ぎます。
• ▸
  耐腐食性の向上： 二重メッキされたロッドは、ISO 9227（等級10：腐食ゼロ性能）に基づく150時間の塩水噴霧試験（NSS試験）に合格しており、農業環境における長期的な信頼性を保証します。

予防保守、流体衛生、および診断に関する標準作業手順書（SOP）

収穫期の繁忙期に最高の性能を維持し、予期せぬ故障を防ぐためには、農場整備工場の整備士は定期的な油圧点検手順を実施すべきである。

ISO清浄度目標および流体ろ過ガイドライン

コンパクトローダーシステムの作動油は、ISO 4406の清浄度コード17/15/12以上を維持する必要があります。空気中の土埃や微細なシリカ粒子が作動油タンクに侵入しないよう、高効率の10ミクロン戻りフィルターと乾燥剤入りブリーザーキャップを使用してください。

樽の亀裂とシールの検査手順（ステップバイステップ）

技術者は、この診断手順を使用して、機器の定期点検時にローダーブームリフトシリンダーを点検できます。

よくある質問：コンパクトローダー用ブームリフトシリンダー

戦略的調達と総所有コスト

農業機械メーカー、農業機械販売店、畜産農場経営者にとって、給餌や収穫作業が盛んな時期にシリンダーが予期せず故障すると、機械の稼働停止や高額な修理費用が発生します。薄肉炭素鋼や基本的なクロムメッキで製造された低価格の汎用シリンダーを使用すると、シリンダーのひび割れや液漏れが繰り返し発生し、総運用コストが上昇することがよくあります。

機器調達チームは、以下の技術的な選択肢を評価できます。 農業機械車両用油圧シリンダーオプション 材料認証、肉厚仕様、およびUT欠陥試験報告書を確認する。コンパクトローダーにヘビーデューティーを装備する 油圧リフトシリンダー製品カテゴリー 42CrMo合金鋼、厚肉バレル、無電解ニッケルメッキ、および100%超音波探傷試験を採用することで、長期にわたる動作信頼性と、季節を問わず総運用コストの削減を実現しています。
